直线导轨

优点

  • 用于多种行业,多种应用领域
  • 低摩擦力,表面光洁度极好
  • 有两个基准端面,便于安装

特征

  • 标准型号,配有集成侧面和内部密封件。
  • 承载能力相等
  • 具有双基准端面的导轨
滚珠导轨用于多种行业,可广泛用于所有线性导向应用。 配置了45度接触角的四列滚珠。导轨和滑座(块)的X排列可以弥补较大的安装面高度差。卓越设计确保线性运动系统可靠且无摩擦运行。滑块可用相同的导轨尺寸替换,简化维护和安装流程。

Case studies:

      范围

      尺寸为15、20、25、30、35和45

      速度

      高达5 m/s

      加速度

      高达75 m/s2

      准确性

      低至18μm/4000 mm

      工作温度

      -20至+80°C

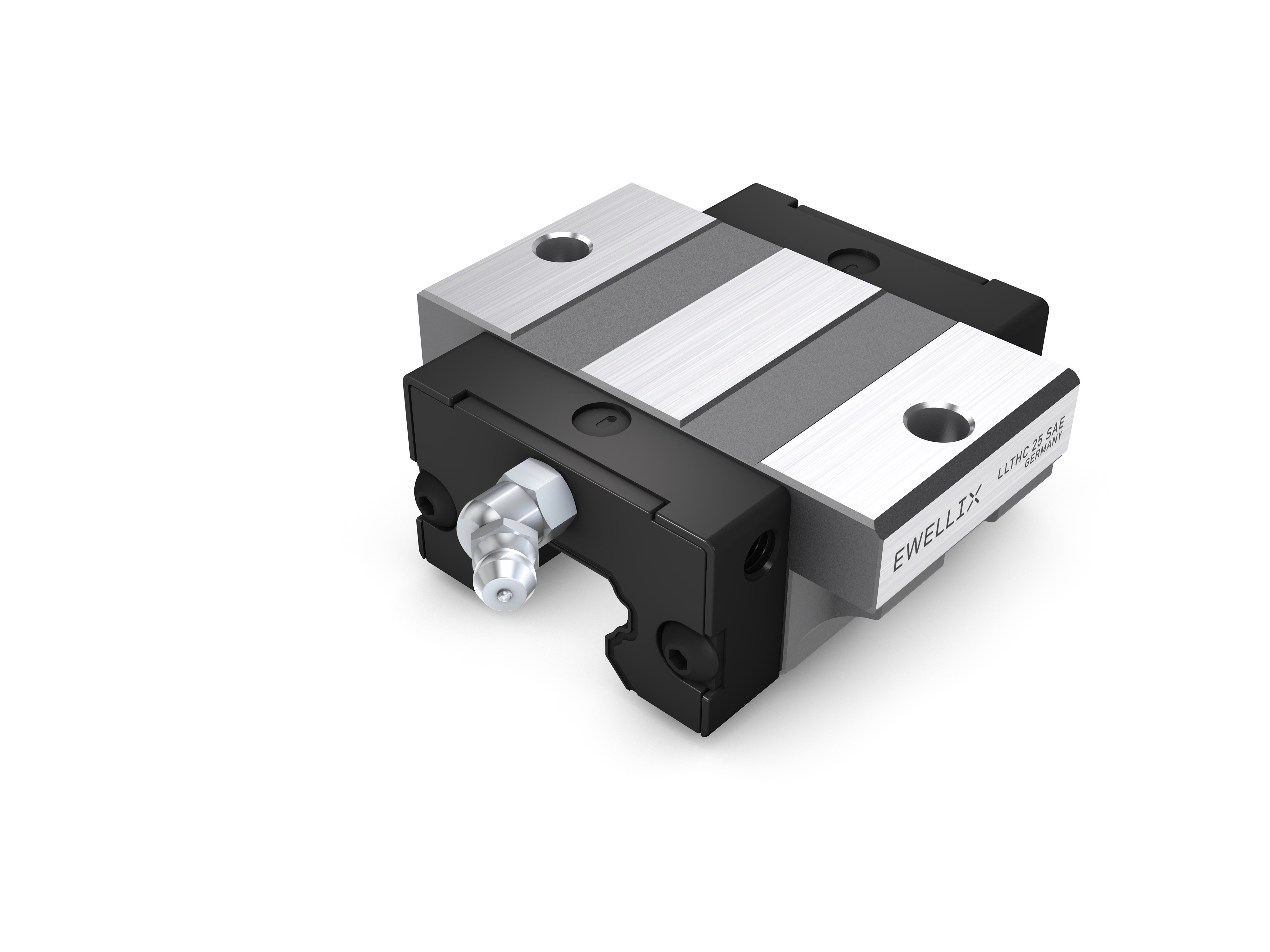

      LLTHC..SA

      LLTHC..SA

      标准高度的短法兰滑块可供15至35的尺寸。配有2个较大的螺纹孔,可从顶部和底部安装。

      LLTHC..A

      LLTHC..A

      标准长度、标准高度的法兰滑块可供15至45的尺寸。配有4个较大的螺纹孔,可从顶部和底部安装。

      LLTHC..LA

      LLTHC..LA

      标准高度的长法兰滑块可供20至45的尺寸。配有4个较大的螺纹孔,可从顶部和底部安装。延长的长度提高了额定载荷和刚度。

      LLTHC..SU

      LLTHC..SU

      标准高度的短而细的滑块可供15到45的尺寸。配有2个螺纹,可从顶部安装。

      LLTHC..U

      LLTHC..U

      标准长度、标准高度的细薄滑块可供15到45的尺寸。配有4个螺纹,可从顶部安装。

      LLTHC..LU

      LLTHC..LU

      标准高度的细长滑块可供20到45的尺寸。配有4个螺纹,可从顶部安装。额定载荷和刚度增加。

      LLTHC..R

      LLTHC..R

      标准长度、增加高度的细滑块提高了刚性。配有4个螺纹从顶部安装,可供15到45的尺寸。

      LLTHC..LR

      LLTHC..LR

      增加高度的细长滑块提高了刚性。配有4个螺纹从顶部安装,可供15到45的尺寸。

      LLTHR..

      LLTHR..

      标准导轨类型用于从上方安装,配有保护性塑料孔塞以盖住安装螺钉。所有导轨带有两个基准端面。

      LLTHR..D4

      LLTHR..D4

      导轨底部有螺纹安装孔。便于美观和清洁设计,同时支持滑块的最佳密封性能。

      LLTHR..D6

      LLTHR..D6

      导轨从上方安装,配有保护性黄铜孔塞。在压入之后,这些孔塞与导轨的表面齐平对准,从而确保有效的密封擦拭。

      LLTHR..HD

      LLTHR..HD

      采用密度薄的铬涂层进行防腐蚀保护。适用于所有轨道类型:标准,D4和D6。耐用涂层适用于清洁应用或恶劣条件。

      LLTHZ..S0

      LLTHZ..S0

      尺寸为15至30的低摩擦防护罩用于将摩擦降至最低。如果需要低摩擦密封功能,它可以与附加的前密封S7联合使用。

      LLTHZ..S1

      LLTHZ..S1

      刮板是弹簧钢,为非接触式部件。它们保护前密封件免受粗糙污染物或​​热金属屑的影响。

      LLTHZ..S3

      LLTHZ..S3

      密封套件包括一个刮板LLTHZ...S1和附加的前密封件LLZHZ...S7。它可以保护低摩擦密封件免受粗糙污染的影响

      LLTHZ..S6

      LLTHZ..S6

      可选附加润滑元件的尺寸为15至35。加注机油的润滑系统提高了型轨导轨系统的使用寿命。它在滚道和滚动元件上提供恒定的油膜,并保持最低摩擦状态。

      LLTHZ..S7

      LLTHZ..S7

      附加的前密封(单唇)是由橡胶(NBR)制成的接触式密封。与S0防护罩结合使用,可提供低摩擦密封滑块。

      LLTHZ..PL

      LLTHZ..PL

      侧向板提供侧面润滑点,适用于油嘴或中央润滑系统。适用于不能使用标准端面润滑点的应用。

      LLTHZ VN UA ..

      LLTHZ VN UA ..

      润滑适配器用于为中央润滑系统提供接口。

      LLTHZ..D6

      LLTHZ..D6

      安装工具用于正确安装保护性金属塞。它的尺寸为25-45。
