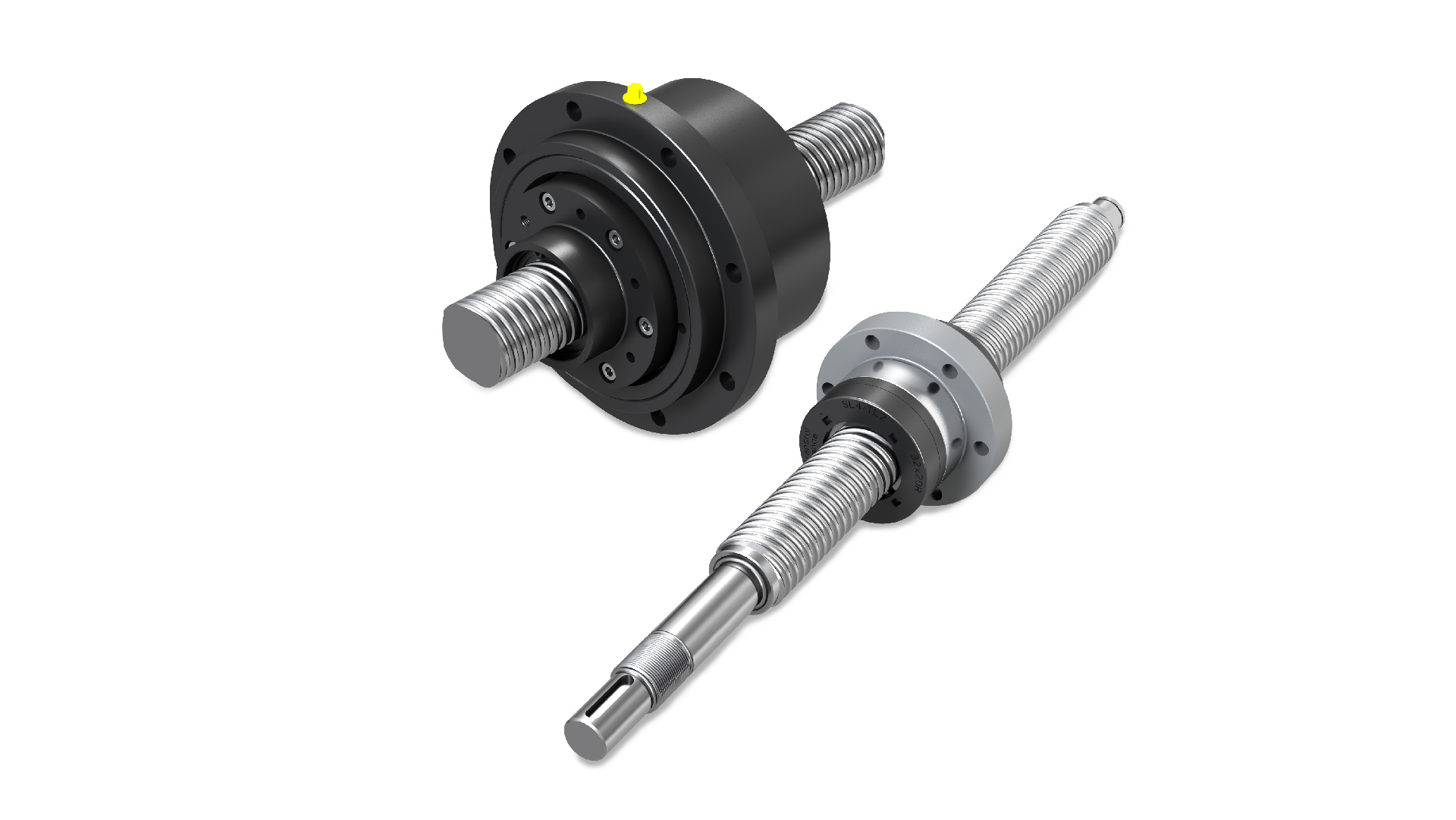

长导程滚珠丝杠

优点

  • 应用时线速度高达110 m/min
  • 设计适合大多数定位应用,具有高准确度和间隙消除系列
  • 额外密封功能可防止污染并确保终生润滑
  • 紧凑、简便、易于集成旋转螺母解决方案

特征

  • 每个螺母末端有标准保护刮片和双重保护选件
  • 高转速可达nd0 = 90 000,因此线速度可高达110 m/min
  • 螺母设计非常适合要求高速的运输或定位丝杠应用,如木工、注塑机的某些功能以及拾放处理
  • 为应用提供紧凑、轻松、简便的解决方案(SLT)
伊维莱长导程滚珠丝杠系列专为需要高线速度以提高生产率的应用而设计,结合了精密轧制技术和通过螺母端盖的再循环特点。精密磨削螺母外径和法兰面使得这种设计适合大多数定位应用。为了进一步提高定位准确度,伊维莱为该系列提供了间隙消除功能。伊维莱还提供一系列旋转螺母解决方案,以最大限度地减少与长旋转轴相关的惯性现象。长导程螺杆轴牢牢地固定在机架上,而滚珠螺母在轴承箱内旋转并通过张力带驱动沿螺杆轴移动。

Case studies:

      公称直径

      从25到50 mm

      导程

      从20到50 mm

      基本动载荷能力

      从12.6到92.9 kN

      基本静载荷能力

      从29.8到235.1 kN

      轴向间隙

      从0.00到0.12 mm

      最高速度n x d0

      高达90 000

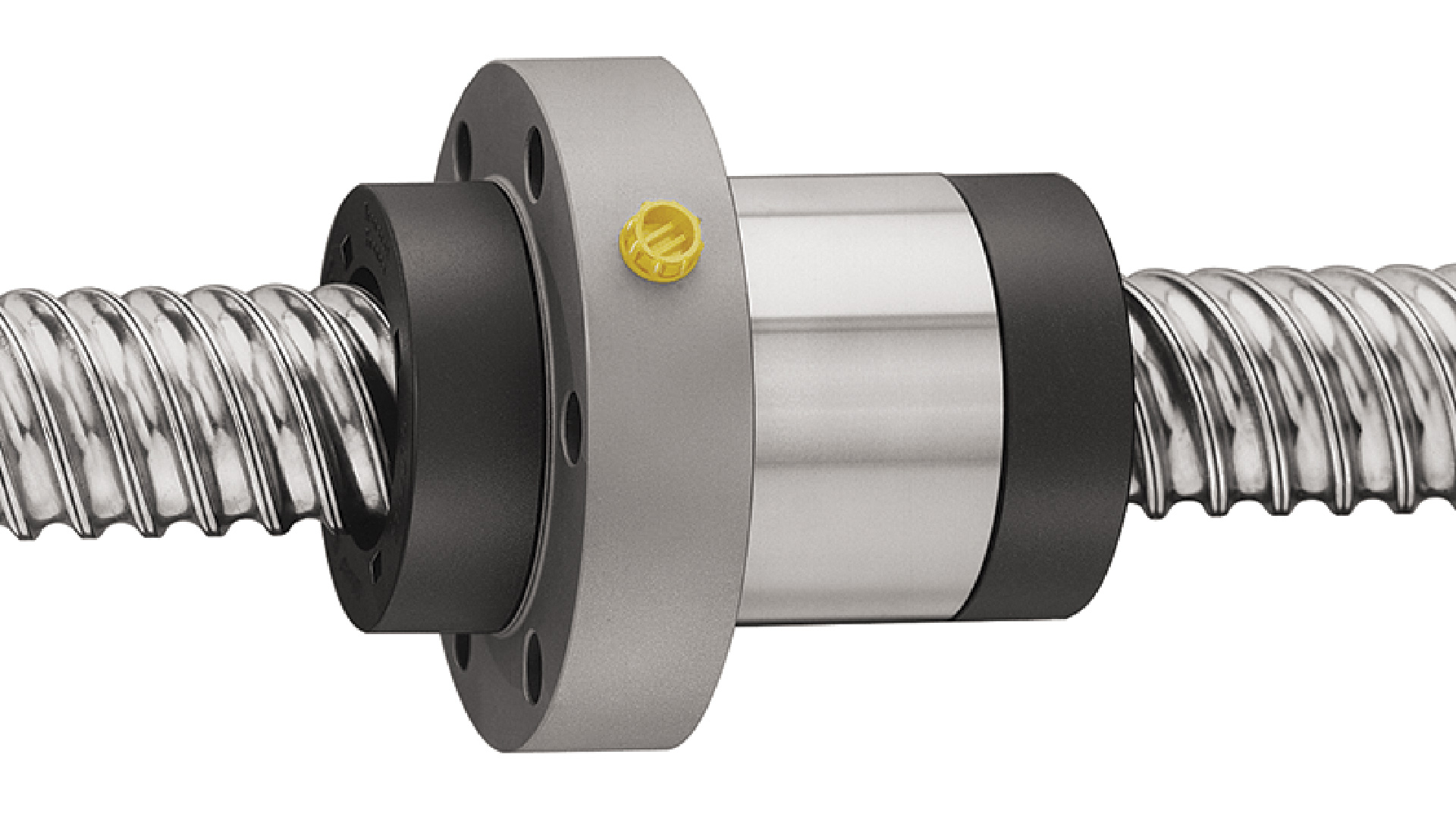

      SL/TL

      SL/TL

      带轴向间隙或消除轴向间隙的长导程滚柱丝杠

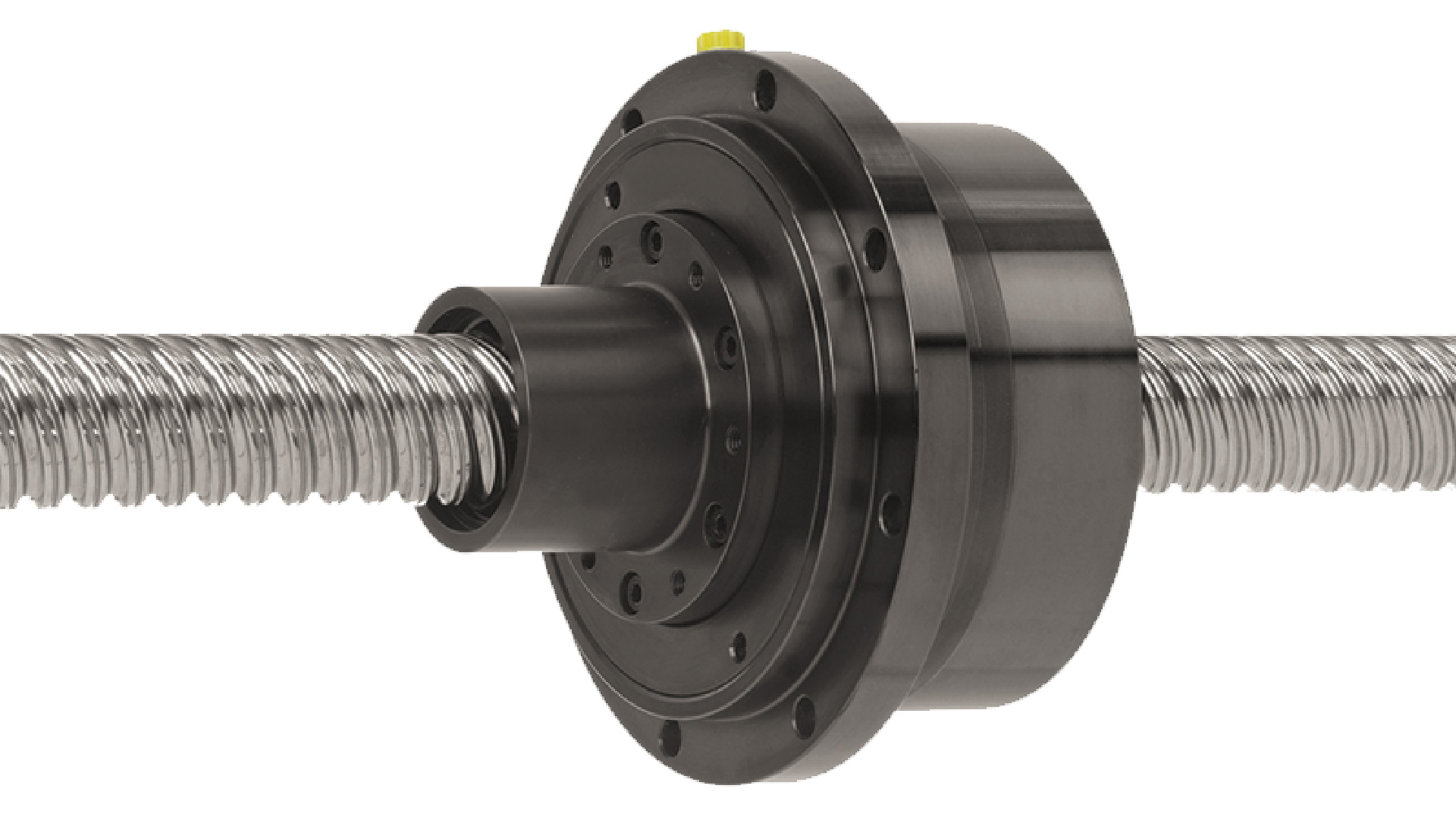

      SLT/TLT

      SLT/TLT

      带轴向间隙或轴向间隙消除的旋转螺母

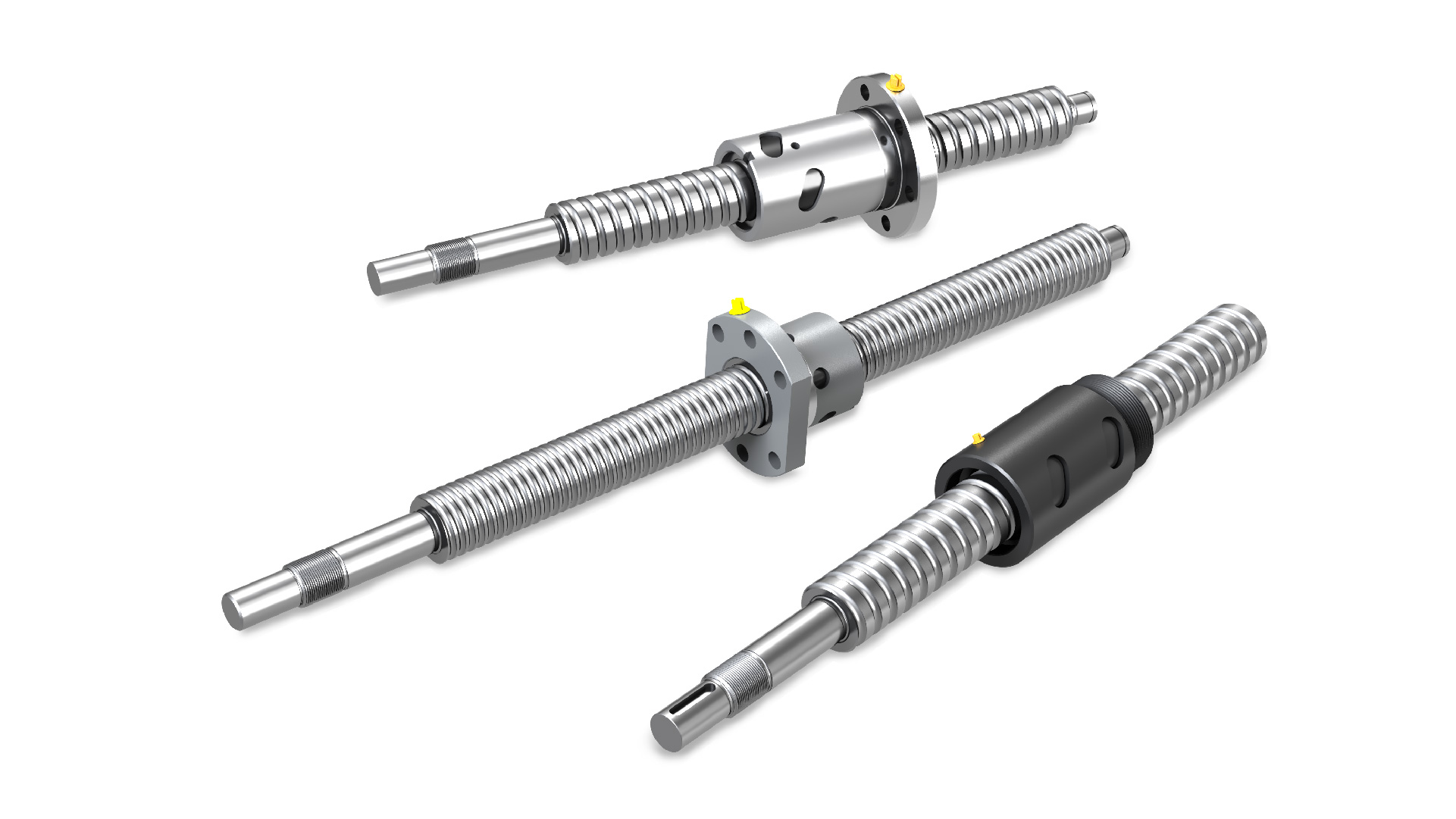

      IL-05004-CN 精密轧制滚珠丝杠产品目录
