LWRB 유형
LWRB 유형
적절한 볼 어셈블리 유형 LWJK으로 정확한 저마찰 모션을 위해 표준 크기 1 및 2을 제공합니다

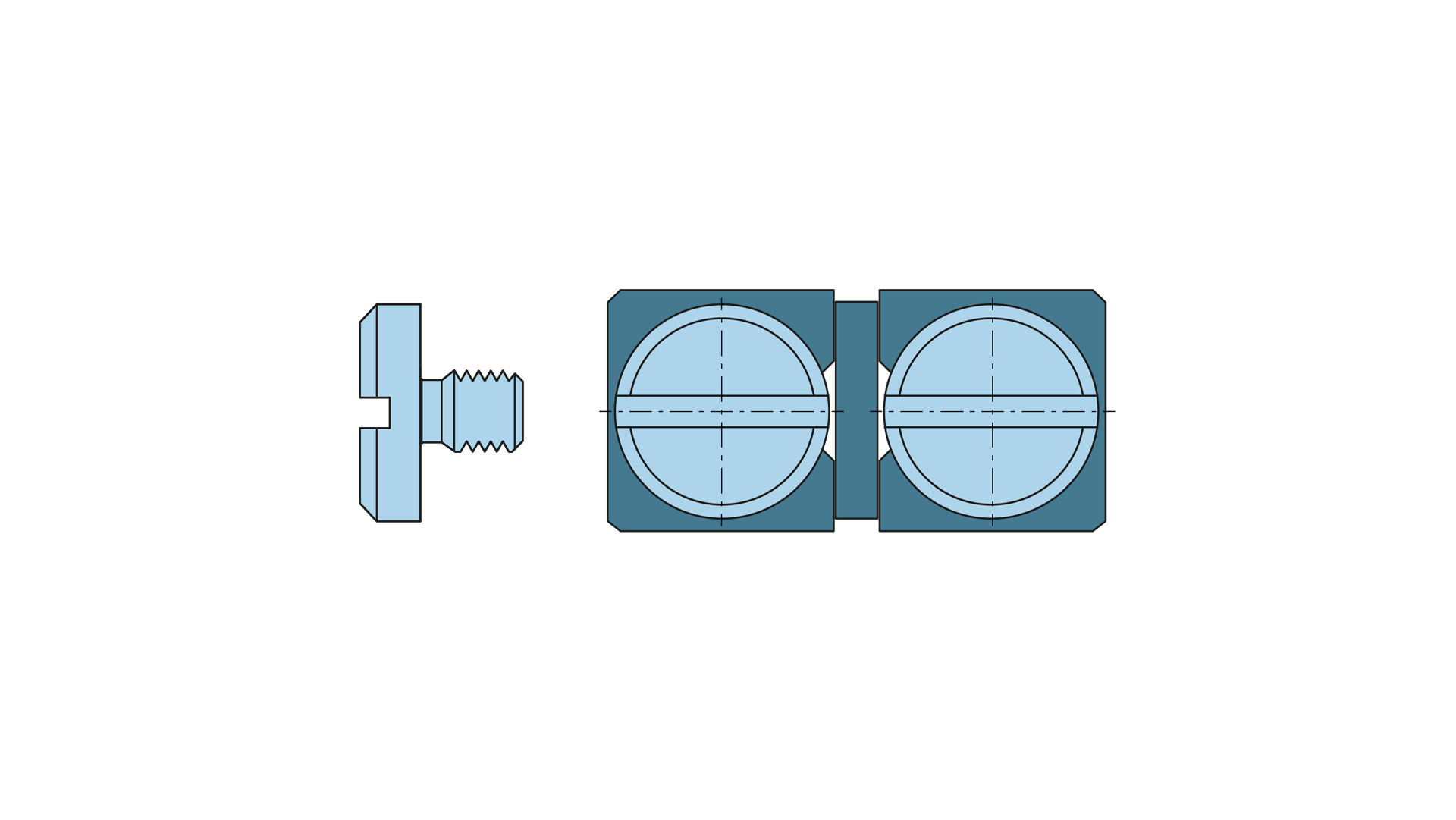

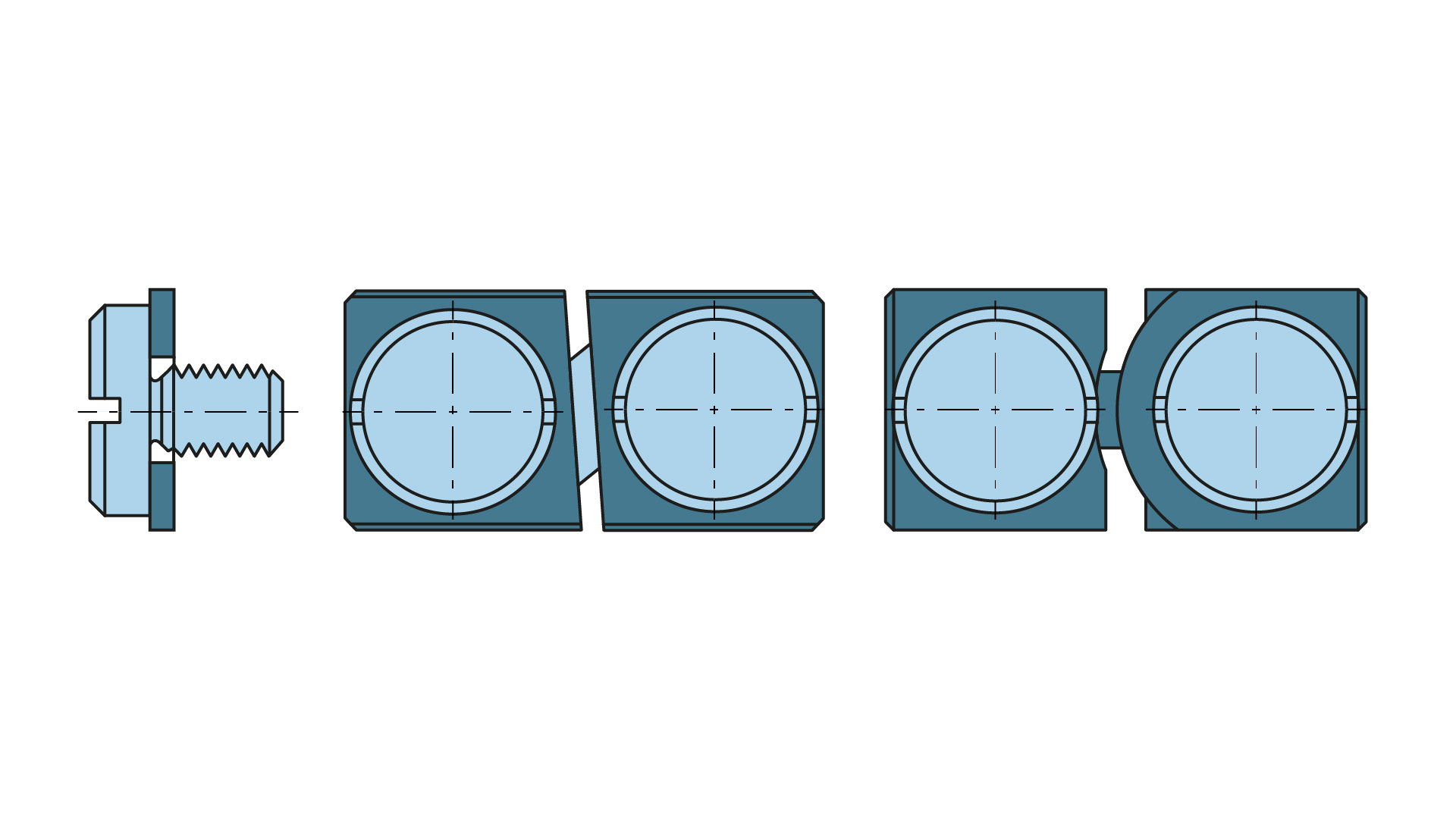

볼 어셈블리가 장착된 정밀 레일
장점
- 높은 정밀도 및 모션의 정확성
- 공간 절약 설계
- 매우 부드러운 작동 성능
특징
- 작은 사이즈로 정밀도 제공
- 볼 재순환이 없는 최저 마찰력
- 크리핑 방지 시스템 ACSM 옵션
에벨릭스 LWRB 볼 어셈블리는 가벼운 하중이 움직이는 정밀 레일 가이드에서 가장 낮은 마찰을 제공합니다. 볼 리테이닝 케이지가 장착된 볼 디자인은 내장 치수가 매우 작으며, 모션 중에 케이지가 미끄러지는 것을 방지하기 위해 크리핑 방지 시스템 ACSM과 함께 사용할 수 있습니다.
기술 데이터
개요
| Size 1 and 2 Standard | Size 2 Anti-creeping (ACSM) | |
|---|---|---|
| Speed | 2 m/s | 2 m/s |
| Acceleration | 25 m/s2 | 160 m/s2 |
| Accuracy | up to 1 µm / 200 mm rail | |
| Operating temperature | -30 to +80 °C (higher temperature possible, depend on cage material) | -30 to +80 °C (higher temperature possible, depend on cage material) |
레일 및 케이지 타입

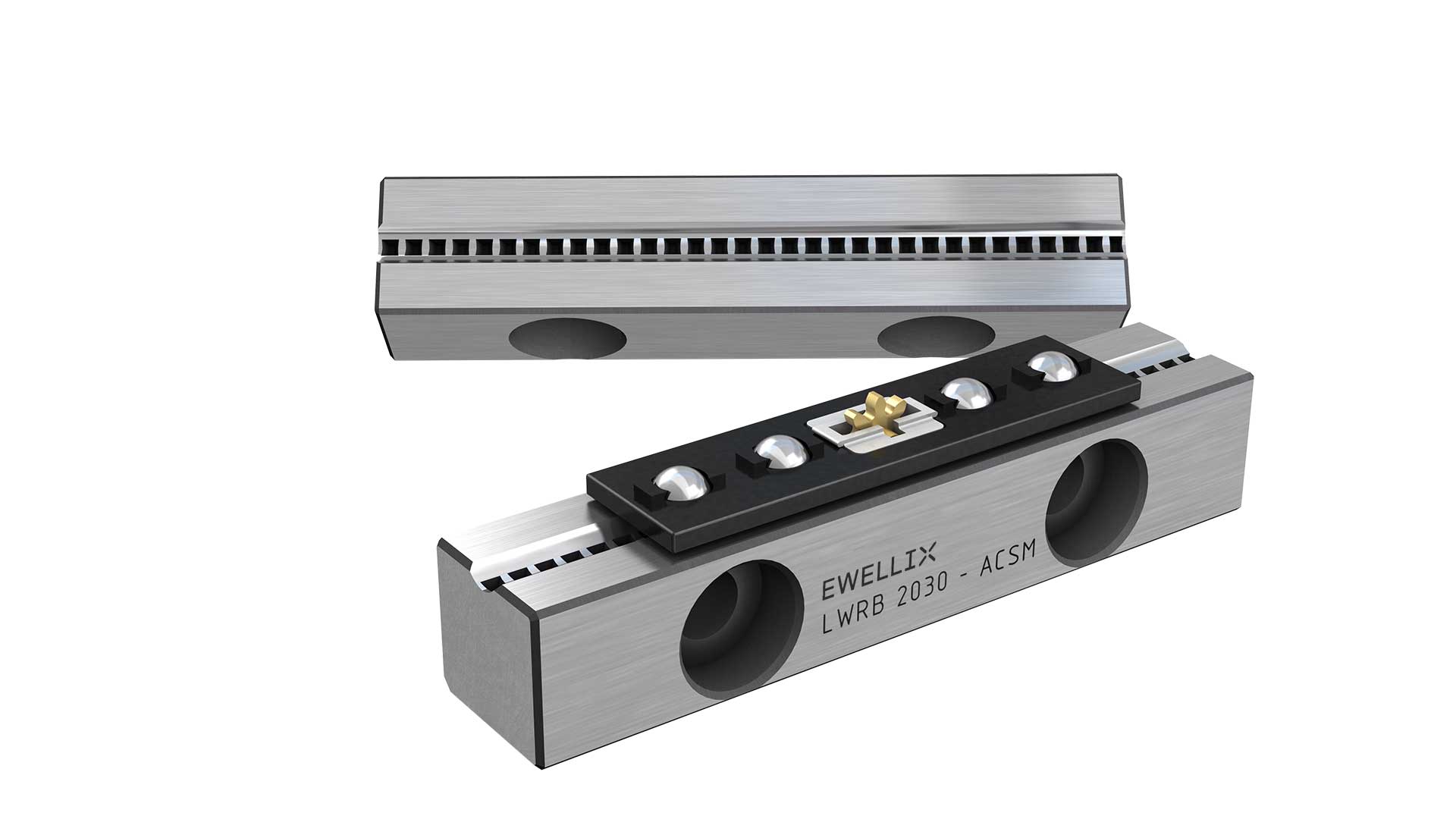

LWRB ACSM
LWRB ACSM
2 사이즈의 스테인리스 소재에 LWJK ACSM(Anti-Creeping-System) 볼 어셈블리로 제작되어 모션 시 케이지 크리핑을 방지합니다.
2D / 3D
발행
IL-06001/5-EN-February 2023 Precision rail guides
EL-02003-EN-November 2019 Safety and reliability in motion
EL-03000/1-EN-February 2023 Telescopic pillar medical procedure equipment
EL-03007/2-EN-February 2023 Solutions for imaging equipment
VP-10007-EN-Precision rail guides specification sheet
