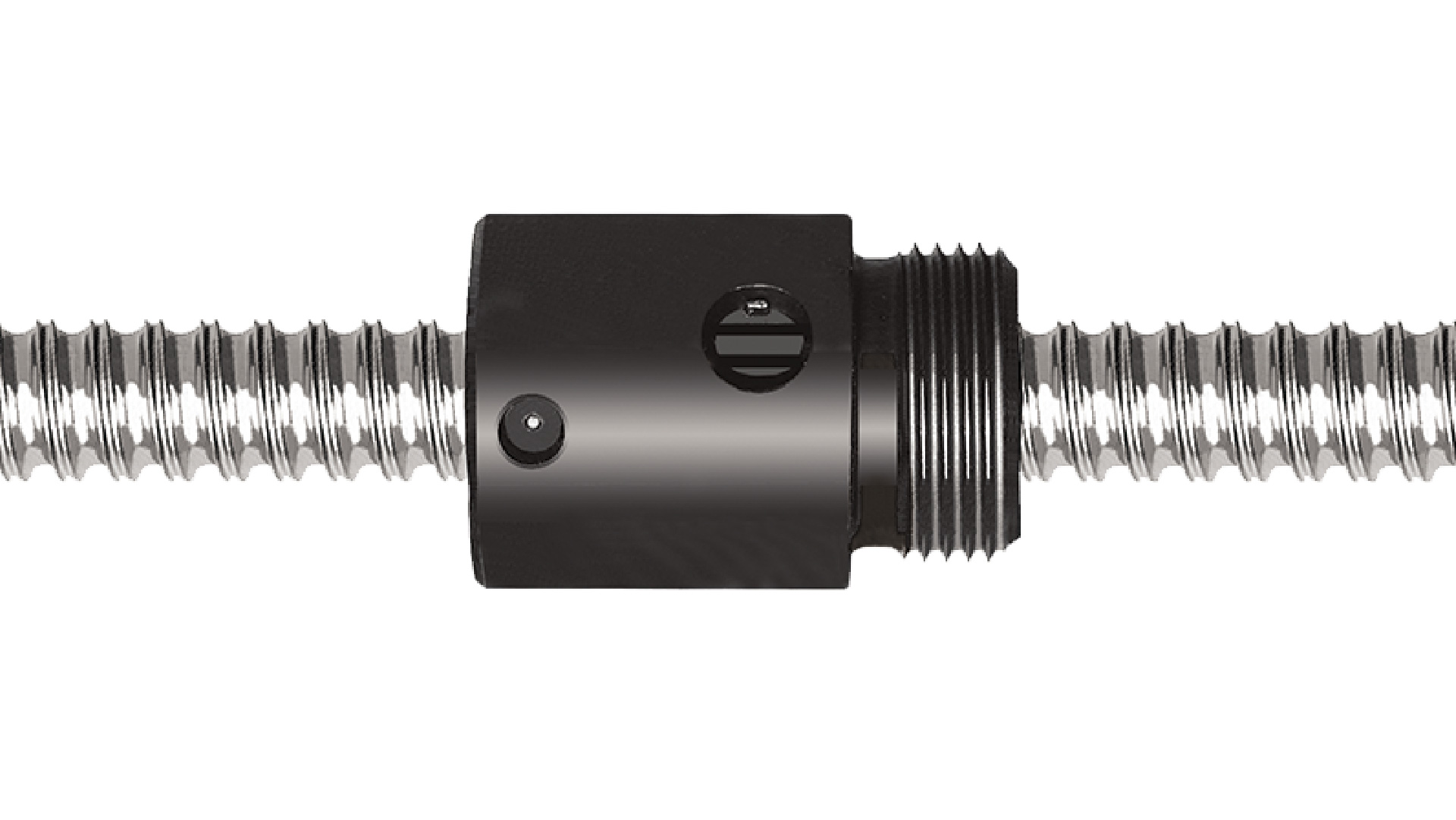

SD/BD/SH
SD/BD/SH
Vis miniature avec jeu axial ou élimination du jeu et recirculation par inserts, et jeu axial et recirculation par tube intégré
Gamme miniature
Avantages
- Excellente répétabilité avec une grande précision de positionnement
- Fonctionnement souple
- Facilité d'intégration
- Élimination du jeu adaptée à un niveau de vibration élevé ou à de nombreux changements de direction
Caractéristiques
- Extrêmement compact avec écrou à nez fileté pour un montage facile
- Jeu axial réduit ou élimination du jeu axial sur demande
- Disponible en acier inoxydable, matériau X30Cr13 (similaire à AISI 420)
- Revêtement de surface de l'arbre et de l'écrou et racleurs en option ou bague de sécurité pour certaines dimensions
Grâce à son nez fileté, les vis à billes miniatures roulées de diamètre 6 à 16 mm sont conçues pour être compactes et faciles à intégrer. Des solutions sur mesure et des capacités de charge restent possibles en fonction de vos contraintes techniques. Ewellix propose également une gamme complète de vis à billes miniatures en acier inoxydable.
Case studies:
Données techniques
Vue d'ensemble
| Diamètre nominal |
de 6 à 16 mm |
|---|---|
| Pas |
de 2 à 12,7 mm |
| Capacité de charge dynamique de base |
de 1,9 à 10,7 kN |
| Capacité de charge statique de base |
de 2,2 à 17,2 kN |
| Jeu axial |
de 0,02 à 0,07 mm |
| Vitesse maximum speed n x d0 |
50 000 |
Types

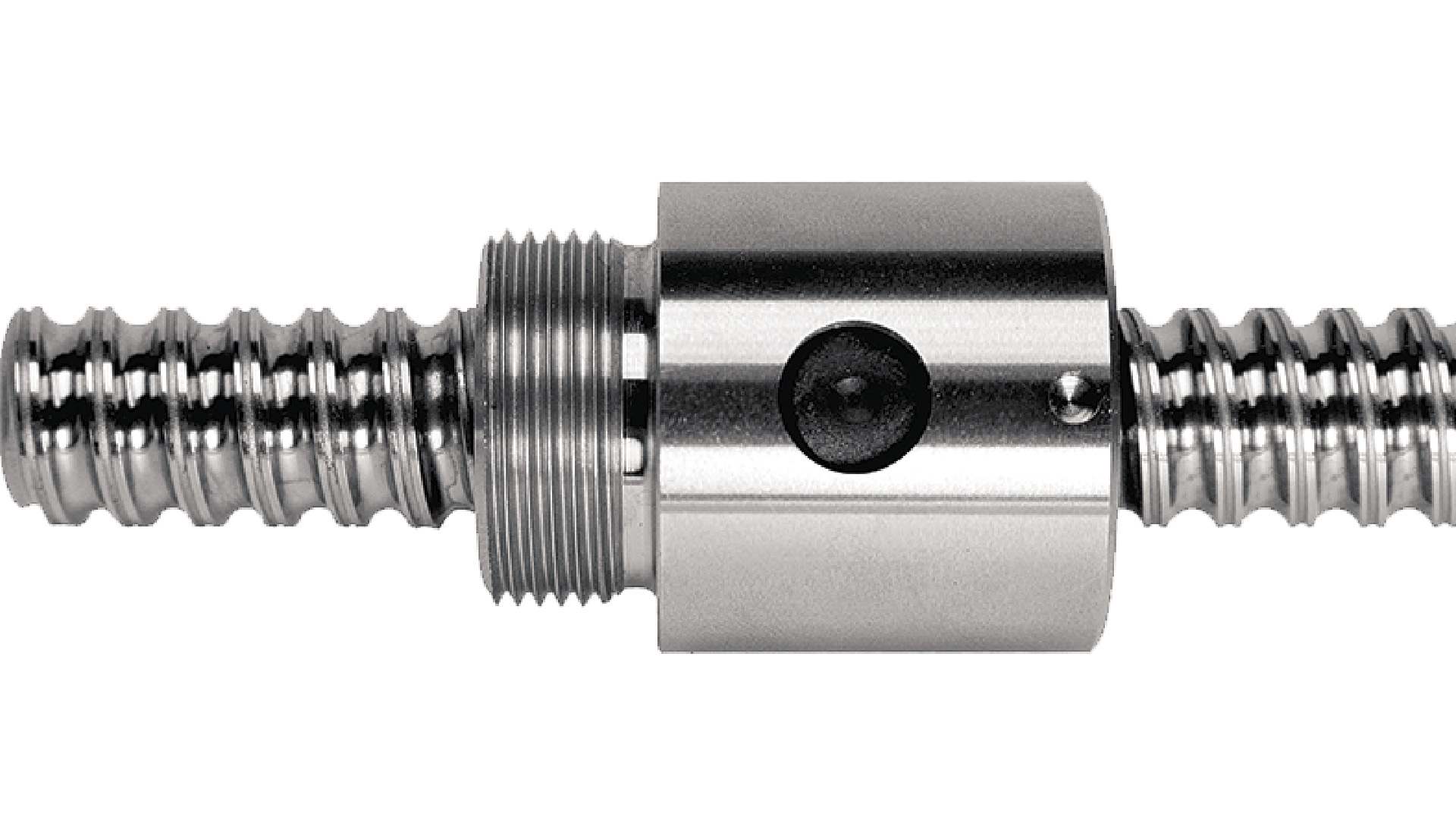

SDS/BDS/SHS
SDS/BDS/SHS
Vis miniature en acier inoxydable avec jeu axial ou élimination du jeu et recirculation par inserts, et jeu axial et recirculation par tube intégré
2D / 3D
