Miniature profile rail guides - LLS

предимства

Дълъг експлоатационен живот, практически без поддръжка
Плавна работа с ниско триене, най-доброто в класа
Добра наличност и по-кратко време за пускане на пазара

функции

Фабрично предварително смазани продукти с резервоар за смазка
Уникално задържане на сачмите с ниско триене и ниско ниво на шум
Концепция Zero-Rail с взаимозаменяеми блокировки върху релсите

Миниатюрните профилни релсови направляващи са направени за приложения, изискващи компактност, висока точност при работа, дълъг експлоатационен живот и нисък шум. Системите LLS на Ewellix предлагат изключително плавно работно поведение. Здравата система за задържане на сачмите допринася за избягване на изненади по време на монтажа. Продуктите са готови за монтаж, предварително смазани и окомплектовани с резервоар за смазване, за гарантиране на дълъг експлоатационен живот. Релсите и носещите устройства (блокировките) имат две референтни страни за лесно монтиране.

Case studies:

технически данни

Обзор

обхват	Стандартни размери, 7,9,12,15 в стандартна или по-дълга танкета Ширина размер 15 в стандартни или дълги танкети
скорост	5 m/s
ускорение	до 140 m/s2
Дължина	Дължина на релса до 2 метра на един брой
точност	до 7 µm / 1 000 mm
работна температура	-20 до +80 °C (+100 °C без уплътнение)

Carriage types

LLSHC..TA

LLSHC..TA

Стандартно носещо устройство със стандартна дължина, екранирано

LLSHC..TA R

LLSHC..TA R

Стандартно носещо устройство със стандартна дължина, уплътнено

LLSHC..LA

LLSHC..LA

Стандартно носещо устройство с удължена дължина, изолирано

LLSHC..LA R

LLSHC..LA R

Стандартно носещо устройство с удължена дължина, уплътнено

LLSWC..TA

LLSWC..TA

LLSWC..TA R

LLSWC..TA R

LLSWC..LA

LLSWC..LA

LLSWC..LA R

LLSWC..LA R

Rail types

LLSHR..

LLSHR..

Стандартен направляващ механизъм със стандартна ширина и две контактни повърхности за лесен горен монтаж. Други модели на направляващи механизми и отвори или специални дизайни се предлагат при поискване.

LLSWR..

LLSWR..

LLSWR 15

LLSWR 15

Аксесоари

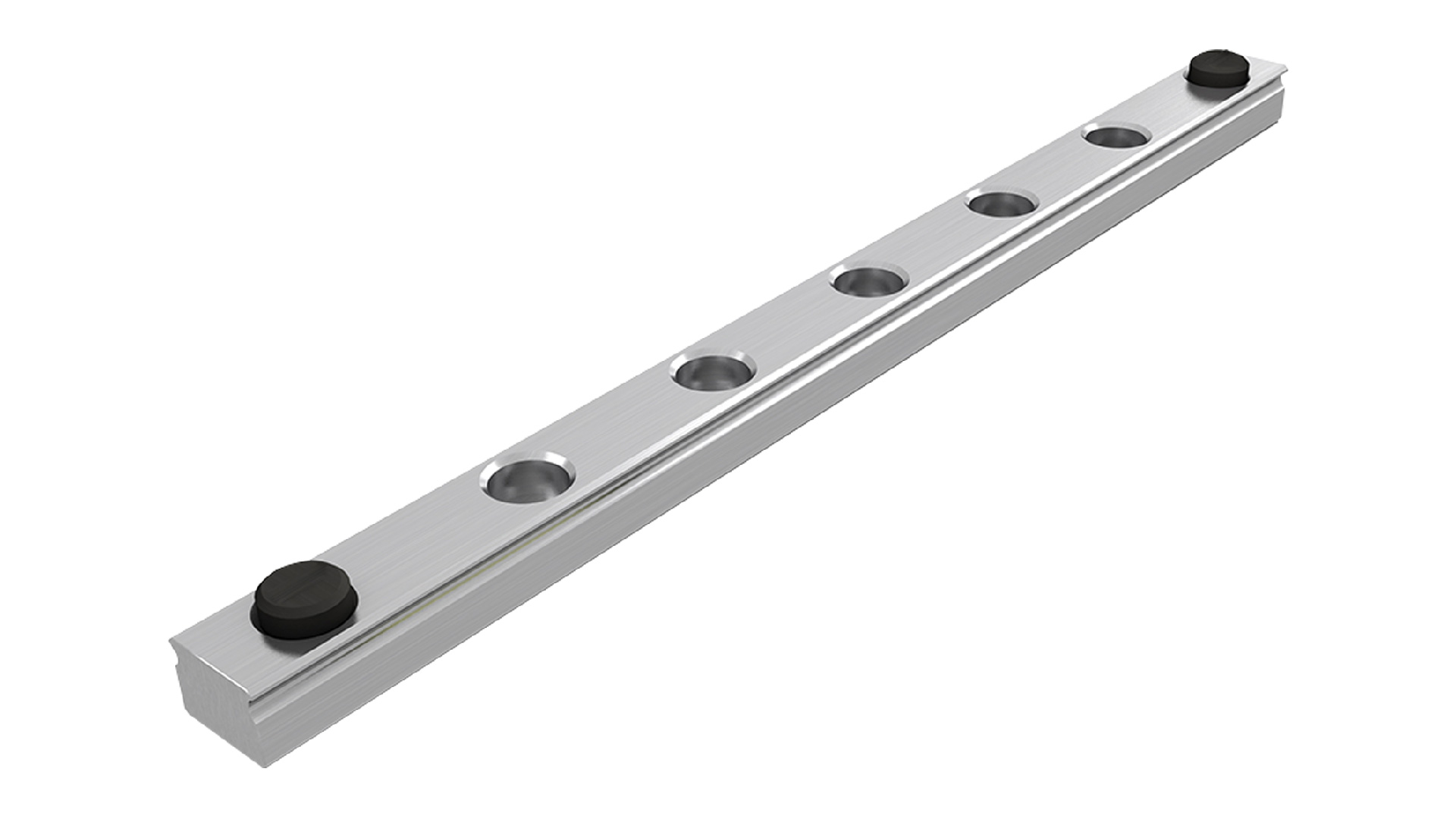

Пластмасов краен ограничител

Пластмасов краен ограничител

Всички стандартни доставки са оборудвани с пластмасови крайни ограничители в двата края на направляващите механизми, които се закрепват към техния първи и последен отвор, за да се осигури максимална защита по време на транспортиране.

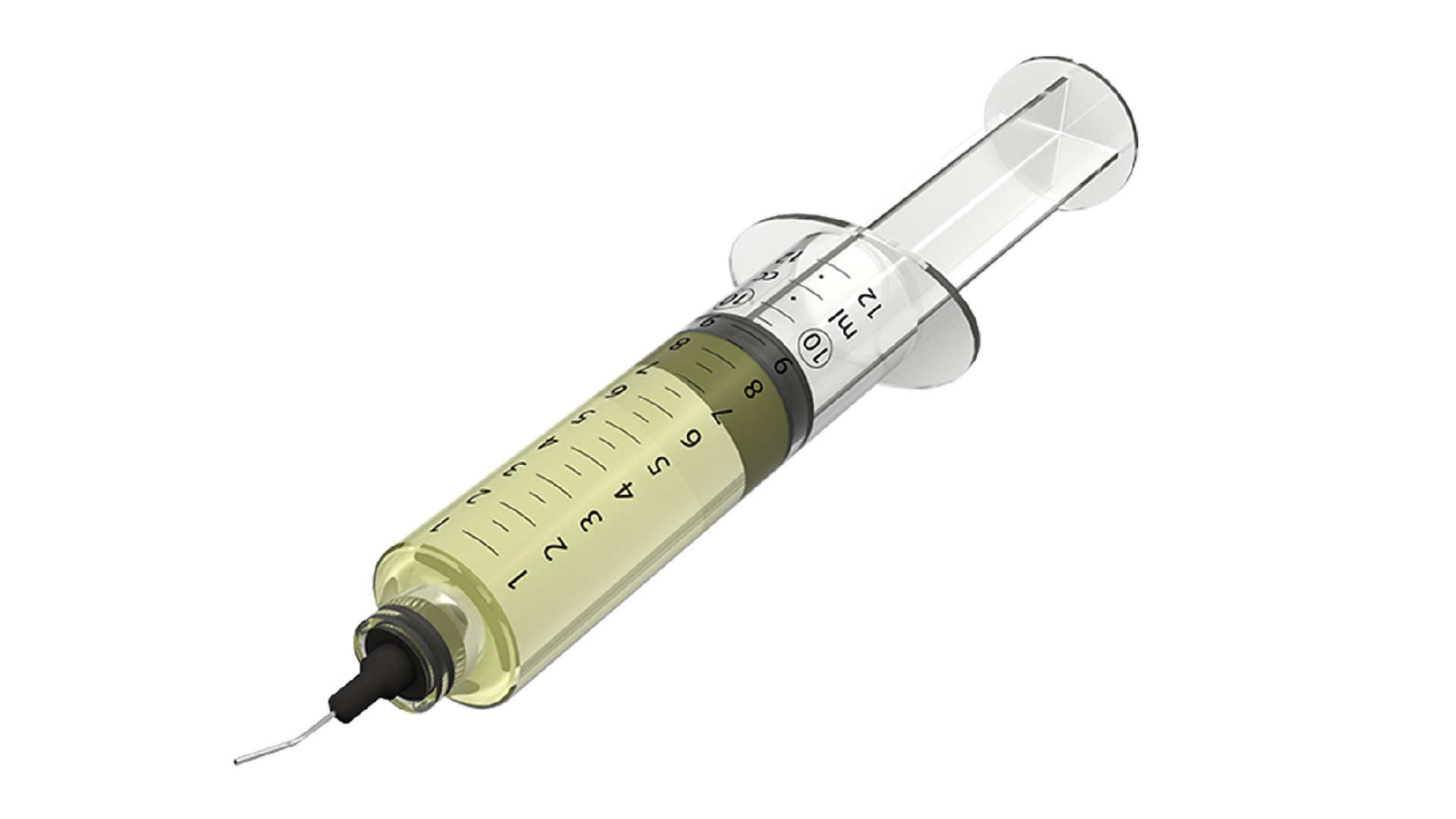

Инжектор за смазване VM LLM 12

Инжектор за смазване VM LLM 12

Малогабаритните профилни направляващи механизми са предварително смазани и готови за употреба. Всички карети могат да бъдат повторно смазани чрез предните отвори за смазване. Поради тази причина препоръчваме нашия специален инжектор за смазване със стандартен смазочен материал.

Zero Rail Concept (ZRC)

Новоразработената концепция Zero-Rail (ZRC) на Ewellix предлага гъвкавост и наличност. В рамките на концепцията ZR (Zero-Rail), всяко носещо устройство може да бъде монтирано заедно с релса от същия размер. Резервните части могат да се обработват много по-бързо и поради стандартизацията, сроковете за доставка са по-кратки в сравнение с конфигурациите на системата. Носещите устройства и релси концепция Zero-Rail се доставят поотделно. Офертата ZRC е стандартизирана за клас на точност P5 (Стандартна прецизност), заедно с клас на предварително натоварване T0 (Лек просвет) и T1 (Леко предварително натоварване). Всяко носещо устройство или релса от този гама трябва да бъде поръчано/а с наставка ZRC в ключа за поръчка.

2D / 3D

За поръчки на продукти, моля, вижте страниците в нашия каталог, където са посочени кодовете за поръчка. Моля, не използвайте кодовете за поръчка, генерирани тук, тъй като те може да са непълни.
